Bricolage d’un ‘’dioptre ‘’

Ça fait un moment que je voulais essayer un dioptre alors, je me suis dit que je pouvais bricoler quelques choses de ressemblant juste pour voir ce que ça donne avant d’investir. Mais je me demande si je ne vais pas améliorer celui-ci. Pour le prix qui coûte

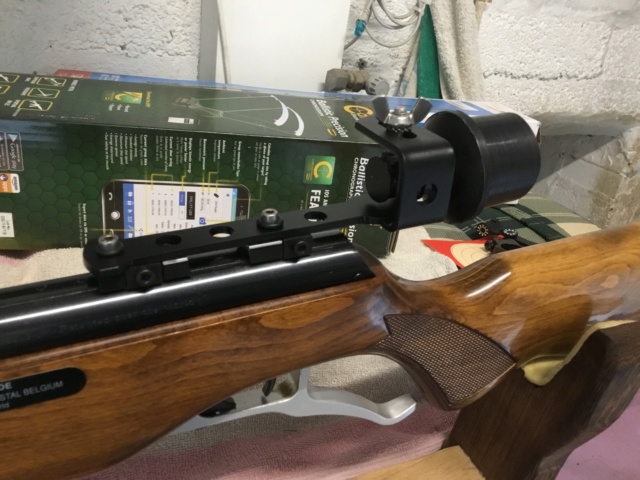

Photos




Voilà

pour du brico,c est ecxellent!

Bien le bricolage! Si tu pouvais nous mettre des explications ça nous ferait plaisir
Beau carton

supperbe bricolage.

bravo !

Belle réalisation Poussin,le tir en témoigne

alors ça, sa m’intéresse, je veux tous savoir Poussin, (est s’en doute les autre membres aussi)

-tu est partit sur quelle base
-avec quoi la tu réalisé
-comment la tu réalisé
- ils serais même très bien venue, que tu fasse un tuto complet de sa réalisation, (photo et commentaire), du début a la fin de la réalisation, plus la misse en œuvre, (premier réglage).

je sais j’en demande beaucoup, mais tu a fait quelque chose qu’il ne faut pas faire avec moi.

tu a éveiller mon instinct de bricoleur.

oui, plus d'infos!
quand on voit le résultat on veut tout savoir!

Poussin c'est de la belle bricole chez nous!

Merci pour vos messages
En fait, je ne suis pas à l’aise avec l’écriture mais je vais essayer

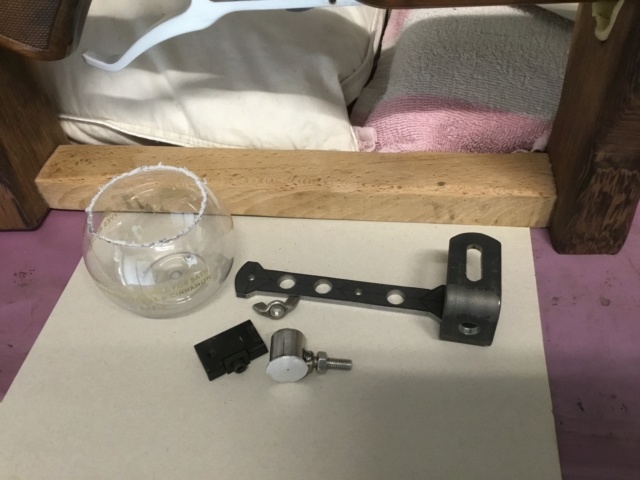

c’est tout simple, j’ai pris
une embase pour rail de 11mm coupee en deux
un morceau de fer plat de 25mm sur trois d’épaisseur
Un morceau de tube inox de 20 mm de diamètre et 20 de long
Fabriqué Une pastille d’alu de 20mm
Un boulon, écrou, rondelle
Un goulot de bouteille de parfum et un morceau de tuyau de caoutchouc pour le pare-soleil
Le morceau de fer plat , je l’ai plié , foré et fait une boutonnière pour pouvoir faire coulisser le boulon
J’ai soudé le boulon au tube
J’ai forer la pastille d’alu a 1mm et collé au bout du tube


Pour le réglage, j’ai du refaire un insert plus haut pour le guidon car je t’irais un peut trop bas malgré l’ œilletons descendus à fond. Quand ça a été, j’ai serré le tout.
C’est après-midi, j’ai essayé un insert de guidon juste avec un trou de 4mm. Ça va bien aussi mais il faut que j’affine

Voilà

  pour le bricolage et le partage. Merci.
Possible de varier les distances ?

bon boulot,en tous cas! bravo...

@casecaillou a écrit:


Possible de varier les distances ?

En mettant le carton plus loin

Demain, Je vais essayer d’allonger la distance et voir un peu mais je ne sais pas comment la Rutten vas se comporter.

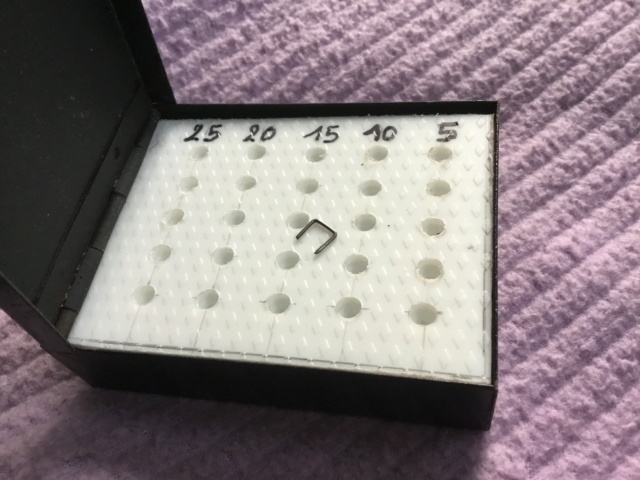

J’ai un morceau d’un fin ressort qui est tombé dehors et m’a bloqué la détente. J’ai réussi a l’enlever mais
je ne sais pas d’où il vient. On verra bien

Tu peut trouvé des vue éclatées de carabine a plomb sur le net Poussin, maïs les rutten ça va être chaud. !

j’ai eu du mal a retrouvé se sujet !!!!!

merci Poussin
je vais partir sur ta base, si je m’en bricole un, ils faut que je trouve le moyen, d’adapter un système de ressort pour le réglage hauteur et devers.

@Spartan a écrit:

Tu peut trouvé des vue éclatées de carabine a plomb sur le net Poussin, maïs les rutten ça va être chaud. !

Y a pas a cherchez loin pourtant

@Brunodu27 a écrit:

Je ne connaissais pas.  Bel objet!
J'ai trouvé ça avec un éclaté a la fin.
Et ça en russe!

Bonne lecture

Merci beaucoup
D’après ce que je vois, ça serait le ressort n° 240 ressort de bielle / accroche


Pour retrouver ça ou en bricoler un, Ça va pas être facile mais tant qu’elle fonctionne je ne démonterais pas

C'est en effet la meilleure solution et merci bruno pour les liens !

Avec un carton plus loin ça quoi ? @ Fred
