Qui est intéressé à des silhouettes métalliques ? Sondage.

Salut à tous.

Sur un autre sujet, il y avait des intéressés aux silhouettes métalliques.
Ces cibles sont difficiles à trouver et hors de prix.

Chouan, une fois de plus est prêt à nous aider.
Merci Chouan.

Pour que ce projet puisse s’accomplir, il a besoin de faire 40 jeux.
Un jeux comporte :
5 poulets
5 cochons
5 dindes
5 mouflons

L'épaisseur sera de 5mm, permettant le tir à la 22 et AC.

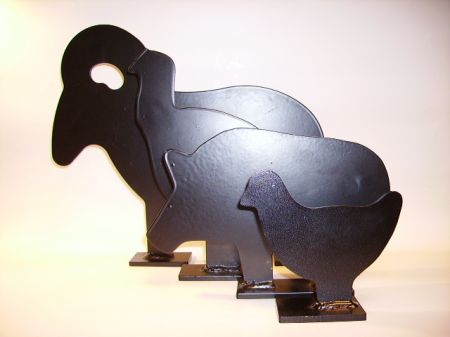

Ces figurines sont de ce genre.




http://www.armurerie-gilles.com/fiche.php?id_article=463&id_categ=42&categ_inter=42

Un premier sondage est de savoir combien de jeux, vous étés prêt à prendre.
Si on approche du chiffre, 40, Chouan démarrera le projet et nous donnera son prix.

Donc, inscrivez vous ici, ça ne vous engage à rien, tant que le tarif n'est pas définis.

Pour moi, je suis partant pour 3 jeux.

Moi je suis partant pour un jeu !

2 jeux pour un ami.

.
Deux jeux pour moi

... et un grand merci à Jacques si ce projet aboutit (quota à atteindre...)


-----


Je pratique assidûment le FT, mais je fais (à tord) l'impasse sur la position de tir debout ne maitrisant pas cette position. Je n'ai donc aucun plaisir dans cette position avec ma PCP toute équipée de 6.2 Kg

La silhouette métallique ne se pratique qu'en position debout. En choisissant un équipement adapté c'est une bonne occasion d’appréhender la position de tir debout dans de bonnes conditions (AA S400 MPR : 3.30 kg + lunette Burris - Timberline Riflescope 4.5X-14X-32mm : 425 g + montages de lunette : 82 g)

------

Pour l'esprit de cette discipline, voir *** ici ***


Pour l'air comprimé : silhouette au 1/10ème, donnant les côtes ci-dessous

• Poulet : 2.8 cm de haut x 3.3 cm de large / distance 18 m

• Cochon : 3.6 cm de haut x 5.6 cm de large / distance 27 m

• Dindon : 5.8 cm de haut x 4.8 cm de large / distance 33 m

• Mouflon : 6.9 cm de haut x 8.1 cm de large / distance 41 m

- 5 cibles par catégorie de cibles, chaque cible étant espacée de sa voisine d'une longueur correspondant à la largeur de la cible.

- Position de tir : debout uniquement.

- Chaque série est tirée de gauche à droite, de la série la plus proche (poulet) à la série la plus loin (mouflon)
Un plomb par cible. Si on manque une cible, on passe à la suivante (si elle est encore en place).
Le ricochet du sol est valide si la bonne cible tombe.

- Match : minimum de 40 tirs (soit 10 tirs minimum pour chaque catégorie : 10 poulets + 10 cochons + 10 dindons + 10 mouflons)
Match possibles : 40 tirs, 60 tirs, 80 tirs ou 120 tirs.

- Chronomètre : 2 minutes 30 pour faire une rangée, 1 minute de repos entre chaque rangée
Soit un total de 13 minutes pour faire une série (5 poulets + 5 cochons + 5 dindons + 5 mouflons)

- Pour marquer un point, la cible doit basculer ou être déplacée de sa position initiale.
30 cibles touchées sur un total de 40 cibles donne un score de 30/40

Catégorie d'armes :
- Open Air Rifle
- Target Air Rifle
- Sporter Air Rifle





Exemple de séances de tir à la silhouette métalliques à l'air comprimé :

• voir *** ici ***

• voir *** ici ***


Merci J.P. pour tous ces renseignements complémentaires

Super pour les règles et les dimensions que tu nous donne

Ce qui seraît bien pour faire une ébauche d'étude ce sont les dimensions au carré des bases de chaques silhouettes, ainsi que les dimensions au carré de la silhouette elle même.
C'est a dire:

Silhouettes AIRGUNS
-dimensions largeur hauteur poulet 2.8 cm de haut x 3.3 cm de large (avec la base??)
-dimensions largeur hauteur base du poulet
-dimensions largeur hauteur cochon 3.6 cm de haut x 5.6 cm de large (avec la base??)
-dimensions largeur hauteur base du cochon
-dimensions largeur hauteur dindon 5.8 cm de haut x 4.8 cm de large (avec la base??)
-dimensions largeur hauteur base du dindon
-dimensions largeur hauteur mouflon 6.9 cm de haut x 8.1 cm de large (avec la base??)
-dimensions largeur hauteur base du mouflon

Silhouettes .22LR
-dimensions largeur hauteur poulet
-dimensions largeur hauteur base du poulet
-dimensions largeur hauteur cochon
-dimensions largeur hauteur base du cochon
-dimensions largeur hauteur dindon
-dimensions largeur hauteur base du dindon
-dimensions largeur hauteur mouflon
-dimensions largeur hauteur base du mouflon

Avec ça je devrais pouvoir calculer a quelque chose près les encombrements dans une tôle

1 jeu pour moi

2 jeux pour moi.

Les figurines seront déjà soudées à leur socle ?

chouan a écrit:

Merci J.P. pour tous ces renseignements complémentaires

Super pour les règles et les dimensions que tu nous donne

Ce qui seraît bien pour faire une ébauche d'étude ce sont les dimensions au carré des bases de chaques silhouettes, ainsi que les dimensions au carré de la silhouette elle même.
C'est a dire:

Silhouettes AIRGUNS
-dimensions largeur hauteur poulet 2.8 cm de haut x 3.3 cm de large (avec la base??)
-dimensions largeur hauteur base du poulet
-dimensions largeur hauteur cochon 3.6 cm de haut x 5.6 cm de large (avec la base??)
-dimensions largeur hauteur base du cochon
-dimensions largeur hauteur dindon 5.8 cm de haut x 4.8 cm de large (avec la base??)
-dimensions largeur hauteur base du dindon
-dimensions largeur hauteur mouflon 6.9 cm de haut x 8.1 cm de large (avec la base??)
-dimensions largeur hauteur base du mouflon

Silhouettes .22LR
-dimensions largeur hauteur poulet
-dimensions largeur hauteur base du poulet
-dimensions largeur hauteur cochon
-dimensions largeur hauteur base du cochon
-dimensions largeur hauteur dindon
-dimensions largeur hauteur base du dindon
-dimensions largeur hauteur mouflon
-dimensions largeur hauteur base du mouflon

Avec ça je devrais pouvoir calculer a quelque chose près les encombrements dans une tôle

Les silhouettes de base sont celle ci.
En taille réelle, les quadrillage fait 1 pouce.





Pour les 22, l'échelle est de 1/5, sont dessinés sur un quadrillage dont les
carrés font 5,08 mm (1/5 de pouce) de côté.
Toutes les semelles font 25 mm (1 pouce) de large sur 50 mm (2 pouces) de long.
La semelle du bélier peut être constituée d'une seule pièce de métal mesurant 25 mm x 125
mm (1 pouce x 5 pouces)

Pour les AC, l'échelle est 1/10 de pouce par carré.
Taille des semelles:
Poule, cochon et dindon: largeur 3/4 de pouce ou 19mm, longueur 1 pouce ou 25 mm.
Bélier: largeur 3/4 de pouce ou 19mm, longueur 2 pouces ou 50mm.

Le règlement officiel avec toutes dimensions et distances ICI

Aux US, un site qui fait référence pour la qualité de ses produits se trouve *** ici ***
On voit sur la photo des silhouettes au 1/10 pour la pratique de la discipline à l'air comprimé.
Cela donne une idée du produit final...

-----
Super ta doc PDF Renzo

Merci Lesca et JP

Avec tout ça, j'ai de quoi travailler

ok pour moi je suis interesse pour un jeu merci encore chouan pour se que tu fait :en esperant que cette fois si le projet arrive a bon port ; lol

Un jeu pour moi mais ça dépendra du prix.
(Dans l'immédiat j'en ai pas besoin mais ça peut être amusant et si ça peut faire aboutir le projet...)

j'aime bien ses initiatives , bravo les gars et sutout chouan si le projet peut aboutir ...

1 jeu pour moi aussi

Bonsoir à tous,

je suis intéressé aussi ; mais avant , voir les frais de port pour " Go To Belgium "
@ + de j-j

Salut,

je serais intéressé par un ou 2 jeux (de 5 cibles de chaque) aux dimensions 1/10 (air comprimé)

si le prix est ok

je peux fournir les plans enfin je pense.

merci l'ami

flyfisher a écrit:

Salut,

je serais intéressé par un jeux (de 5 cibles de chaque) aux dimensions 1/10 (air comprimé)

si le prix est ok

je peux fournir les plans enfin je pense.

merci l'ami

Si tu peux me les fournir dans un format vectorie (type .DXF par exemple) ce serait super, sinon envoie les moi quand même, en noir sur fond blanc avec seulement les traits au format 1/1, ça poura toujours m'aider.

Amicalement
chouan

Salut,

il me manque la largeur du socle et le poids de la cible,

par contre j'ai les formes aux bonnes dimmensions

envoie moi to mail sur mon forum stp

Merci Flyfisher

J'ai vectorisé les dessins, mais ça ne fait rien, je veux bien les tiens pour m'assurer des dimensions

Je te donne mon mail en MP

Salut,

j'ai tout enfin......
tu peux télécharger

- ICI -

il faut bien faire attention aux socles qui sont normalisés et pas positionnés tous de la même façon


Edit: Erratum fichiers corrigés désolé pour ceux qui l'ont télécharger trop tôt
ok maintenant

Une fois l'étude faite on pourrait relayer sur le forum 22 si il manque des commandes, je suis sur que ca interesserait du monde, on en est pas la bien sur mais, ca peux se faire plus tard

Salut, je viens de recevoir les fichier vectoriels des silhouettes utilisées en Angleterre

"Hi Robert
Happy to help out - I've attached the SVG's not to any particular scale.
The actual sizes you need are :

- Chicken: W 33mm, H 28mm
- Pig: W 56mm, H 36mm
- Turkey: W 48mm, H 58mm
- Ram: W 81mm, H 69mm
All the best

Brian"
je vais déposer ces fichiers sur le même serveur sous le même nom de fichier si ça vous intéresse

Salut FlY FISHER

Les dimensions que tu me donne sont assez proche de celles que j'ai trouvée (sauf pour le mouflon + de 1 mm d'écart)

Je pense que ton ami a du arrondir les dimensions au mm le plus proche, voila ce que moi j'ai trouvé:





LESCAROZ doit faire son propre relevé de dimensions une fois que l'on auras tout les résultats, on les confronteras pour être sur de nos côtes.

Vous êtes sur de la résistance du métal face aux 22lr ?

Si oui j'en prends bien un

Bien sur Sassan.

5mm d'épaisseur, la distance et le faible poids de la silhouette, ça ne vas pas la tordre.
